通風空調實驗系統、通風空調系統安裝實訓設備、通風空調系統安裝實訓裝置

SB-JDGFA型通風空調系統安裝實訓設備

一、概述

1.通風空調實驗系統、通風空調系統安裝實訓設備、通風空調系統安裝實訓裝置"是根據教育部"振興21世紀職業教育課程改革和教材建設規劃"要求，按照職業教育的教學和實訓要求研發的產品。適合高職院校、職業學校的制冷技術、制冷流體機械、家用制冷設備原理與維修、冷庫與冷藏技術、制冷設備維修工（初級、中級、高級）等實訓教學。培養掌握空調與制冷技術專業理論知識和專業實踐技能，從事空調、制冷設備及系統技術升級、改造設計、安裝、調試、維護、維修、技術管理面的技能應用型人才等。

2.裝置也適合普通院校、技工學校、職業培訓學校、職教中心、鑒定站/所、制冷類專業《制冷設備維修工（高級）》、《制冷設備原理與維修》、《制冷空調裝置操作安裝與維修》、《中央空調工（初級、中級、高級）》、《家用制冷設備原理與維修》等課程。

3.組合式空調機組、新風機組、風機盤管、冷卻塔、風機、消聲器、多聯機、滾剪機、咬口機、卷圓機、合縫機等主要設備，組成一次回風式空調系統、新風加風機盤管空調系統、排風系統、多聯機空調系統等四個系統，可以承擔組合式空調機組安裝、冷卻塔安裝、新風機組安裝、風機盤管安裝、風機安裝、多聯機安裝、風口安裝、風管制作等8個實訓項目。

4.通過"學做合一"等教學方式，進一步部提高學生的學習興趣和實踐動手能力。

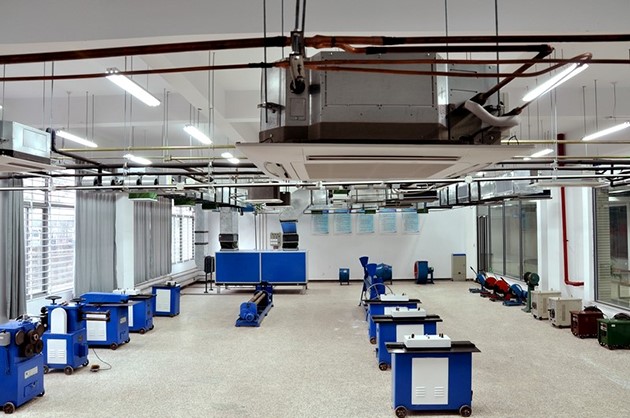

實訓室圖

二、特點

系統終端處理機多樣化：采用工程形式的終端處理機組,風系統采用透明化處理；讓學生了解室內機組的的結構形式。每個終端處理機配置制冷系統溫度表及壓力表，可觀測到機組的全部控制電路。

風系統的完整性、獨立性：與實際中央空調，其控制功能、保護功能、顯示功能完全一致，每個用戶終端都可以在同一工況下獨立控制。

系統與真實的中央空調系統，風系處理系統原理相同，微型化展示了地地鐵空調系統的特點，結構、控制方法。

裝置直觀展示了中央空調系統空調的系統結構、工作原理，便于教師的演示講解及學生對課本知識理解掌握。結構合理，造型美觀裝置結構合理緊湊、造型美觀大方.

實訓裝置系統設有模擬故障設置功能，在制冷系統、電氣系統中設置故障。通過具體現象提高學生分析能力，有利于學生將理論用于實際，并培養其實際動手能力。

三、技術參數

輸入電源：單相三線～380V±10% 50Hz

工作環境：環境溫度范圍為-5℃～+40℃ 相對濕度＜85%(25℃) 海拔＜ 4000m

裝置容量：＜3.8kVA

外形尺寸：就地：約10米*10米教室

安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準

四.裝置的基本組成

1.充分地展示了通風空調的結構形式、控制原理、系統不同工況時的參數變化及空調制冷系統流程圖。

2.裝置底盤采用加強鈑金結構設計，框架采用鋁型材結合組成。

3.測量儀表1套：配備指針式真空壓力表、溫度顯示儀表等。

4.為滿足通風空調系統運行操作及考培需要，兼顧設備操作的易用性、安全性、可維護性和可擴展性，特開發此系統（實物設備）。

5.系統外觀上高度逼真中央空調系統空調系統，整體分為兩部分，分別為通風系統和空調系統，由冷水管路連接兩個系統，每個系統分別由相關設備和系統控制柜組成。

6.設備外形：通風系統模擬中央空調系統的送風回風循環。主要包含新風、空調機組、新風機、通風管路.相關傳感器以及就地控制柜等。

7、空調系統模擬凍水系統和冷卻水系統的循環:連接方式以提供的原理圖為準。主要包含冷卻塔、膨脹水箱、冷水機組、冷凍泵、冷卻泵、集水器、分水器、風機盤管、連接管路（能看到水的流向）、相關閥、仦表、溫濕度傳感器以及就地控制柜等。

8.組合式空調機組

9、新風機組、風機盤管、冷卻塔、風機、消聲器、組成一次回風式空調系統、新風加風機盤管空調系統、排風系統、多聯機空調系統等四個系統，

10、能通過提供的各種工具，可以承擔組合式空調機組安裝、冷卻塔安裝、新風機組安裝、風機盤管安裝、風機安裝、多聯機安裝、風口安裝、風管制作等8個實訓項目。

五、系統具體功能

1. 通風系統

1.1中央空調系統系統主要由風機把室內空氣吸進機組，經過濾后再經入盤管冷卻（或加熱）送回室內，如此循環，以達到調節室內溫度。

1.2模擬地鐵車站通風系統。，系統主要由冷熱交換器、風柜、送風機、送風管道及回風管道等部分組成；通過冷熱交換器將冷源（冷凍水）或熱源（熱水）進行處理，把風柜內的空氣冷卻（或加熱），通過送風機和送風管道輸送到各用戶端

序號	項目（設備名稱）	數量(以系統配置為準)	備注
1	中央空調主機（3P冷水機半封閉式壓縮機，，水冷式殼式冷凝器。壓力控制器，油液分離器。壓力膨脹閥	1個	封閉式機組
2	新風處理機組	1個	定制
3	風機盤管溫度控制器	按具體數量配	液晶
4	全熱空氣處理風柜	1套	定制
5	中央空調PLC應用程序）	1個
6	臥式風機盤管機組	3個
9	明裝風機盤管機組	3個
10	天井式風機盤管機組	3個
11	0.5KW立式水泵	5個
15	中央空調熱水處理器 3000W 3.5A	1個	220V
16	消聲靜壓箱	1個
17	膨脹水箱	1個
19	冷卻塔	1個	5T水冷
21	冷卻風機	1個	220V
22	制冷、制熱溫度探測器	6
23	回風道管路	1套	按要求
26	防火閥	3套	定制
27	控制箱配電柜800×600×1700mm	2套	8007001600
29	PLCFX2N-4AD功能模塊：用于采集中央空調模型系統的溫度信號，最大可以實現4路溫度信號同時進行采集	2	8個點溫度PT1100
30	出風口	2
31	觸摸屏：7寸，256色)	2	主機系統和風控制系統。
32	水壓表	4
33	散流器（圓形，方形，長方形）	3
34	壓力表	2
35	升降閥20M	20個
36	分水器出水口20MM	20L	一進四出
37	集水器出水口20MM	20L	一進四出
38	電動防火閥	8
39	各中鍍鋅水管	100米
40	PVC	1套
41	各種接頭	1套
42	滾剪機	1套	定制
43	咬口機	1套	定制
44	卷圓機	1套	定制
45	合縫機	2套	定制
46	切割機	2套
47	電錘	2套
48	手電鉆
49	工具52套裝	4套
50	板金桌子	1套	5MM鋼制桌面
51	錘子	1套
52	電焊機	1套
53	保溫管子		多種型號
54	保溫板		0.6MM厚
55	各種線橋架		鍍鋅
